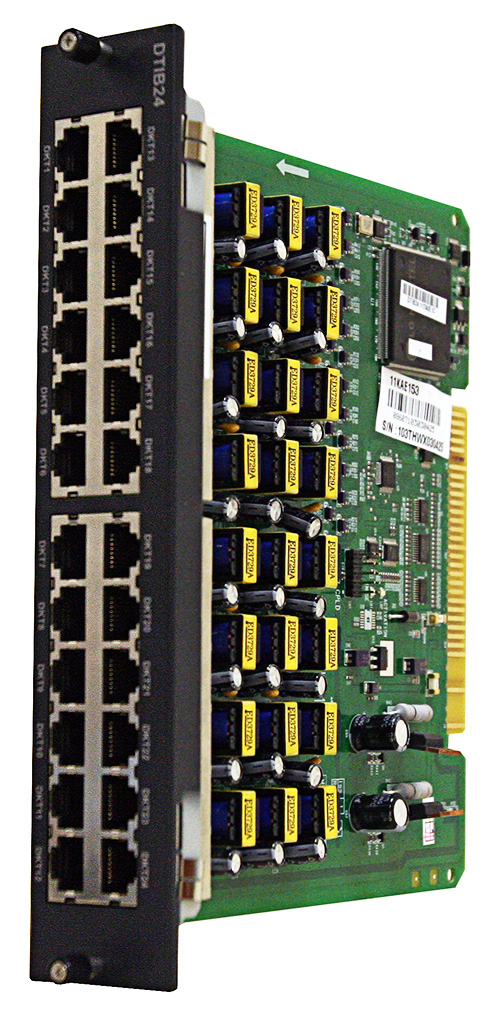

Ericsson-Lg MG-DTIB24 - Плата цифровых телефонов (24 порта, подключение RJ-45)
Ericsson-LG MG-DTIB24 - Интерфейсная плата цифрового терминала.

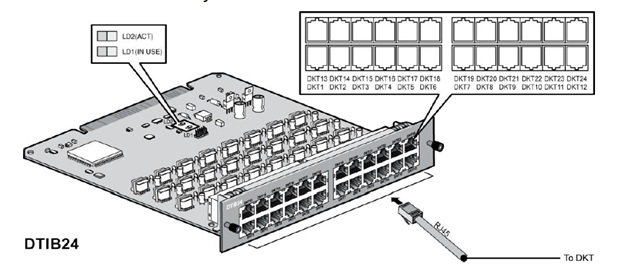

Ericsson-Lg MG-DTIB24 осуществляет соединение между DTIB12/24 и DKT с помощью модульных гнезд RJ45. Ericsson-Lg MG-DTIB24 обеспечивает 24 порта, Ericsson-Lg MG-DTIB24 можно устанавливать в универсальное гнездо любого KSU, кроме гнезда MPB первого KSU.
Распределение контактов
DTIB24
Разъем |
Контакты |
Номер контакта |
Сигнал |
Функция |
|
|
1,2,3 |
Зарезервировано |
Зарезервировано |
|
|
4 |
DKT RX |
Прием данных |
|
|
5 |
DKT TX |
Передача данных |
|
|
6 |
Зарезервировано |
Зарезервировано |
DKT
Разъем |
Контакты |
Номер контакта |
Сигнал |
|
|
1-2 |
Зарезервировано |
|
|
3 |
TIP |
|
|
4 |
RING |
|
|
5-6 |
Зарезервировано |
Функции разъемов и переключателей
Разъем/переключатель |
Функция |
Примечания |
CN1 |
Порт JTAG для CPLD |
Для исследований и разработки |
Функции светодиодных индикаторов
Индикация LED
LED |
Функции |
Примечания |
LD1 |
Используется |
Вкл.:канал используется,
Выкл.: все каналы в режиме ожидания |
LD2 |
ACT, активна или нормальная работа |
Мигает синим цветом |
Технические характеристики Ericsson-LG MG-DTIB24
Удаление абонента от системы
Тип |
AGW22 |
AGW24 |
Цифровой телефон |
500 |
300 |
Аналоговый телефон DSIU, SLIB12, SLIB24, SLIB12C, SLIB24C |
7500 |
5000 |
Параметры окружающей среды.
Параметр |
Градусы, С |
Градусы, F |
Рабочая температура |
0-40 |
32-104 |
Оптимальная рабочая температура |
20-26 |
68-78 |
Температура хранения |
10-70 |
32-158 |
Относительная влажность |
0-80 % |
0-80 % |
