Ericsson-Lg MG-AAIB - Плата автоинформатора (8 каналов)
Блок Ericsson-LG MG-AAIB обеспечивает системные сообщения, сообщения систем автоматического/однородного распределения вызовов (ACD/UCD) и приветствие пользователя. Вместе с процессором и цепями DSP блок поддерживает одновременную работу 8 каналов. Для увеличения количества каналов и/или объема памяти в систему iPECS-MG с MPB300 можно устанавливать до трех (3) AAIB, максимальная емкость составляет 24 канала. В системе iPECS-MG с MPB100 поддерживается не более двух (2) AAIB, максимальная емкость составляет 16 каналов.
| Плата |
Число каналов |
Длительность системного приветствия/приветствия пользователя (ч) |
| AAIB |
8 |
0,5/0 |
Ericsson-LG MG-AAIB можно устанавливать в универсальные гнезда 1-6 любого KSU, кроме гнезда MPB первого KSU.
В систему MPB300 можно устанавливать до 3 плат AAIB (MPB100: не более 2 плат VMIB)
- Если в системе установлена плата AAIB, для каждой страны следует загрузить голосовые инструкции (по умолчанию =1 (английский), 2-3 – резервные).
- Программное обеспечение MP сохраняет голосовые инструкции в U8, флэш-Nand памяти MPB100/MPB300 для каждого сохраненного языка (корейский, английский, итальянский, русский, немецкий, датский, иврит, испанский, турецкий и шведский).
- Голосовые инструкции можно менять с помощью Web Admin, функции обновления VMIB.
| Наименование |
Технические характеристики |
| Интерфейс ЛВС |
100 Base-T Ethernet (IEEE 802.3) |
| Скорость |
100 Мбит/с (автосогласование) |
| Дуплекс |
Полудуплекс |
Распределение контактов
RJ45, порт LAN
| Номер контакта |
Сигнал |
Функция |
| 4,5,7,8 |
Зарезервировано |
Зарезервировано |
| 1 |
TX+ |
Передача данных |
| 2 |
TX- |
Передача данных |
| 3 |
RX- |
Прием данных |
| 6 |
RX+ |
Прием данных |
Последовательный порт
| Номер контакта |
Сигнал |
| 1 |
"Земля" логических сигналов |
| 2 |
Прием данных |
| 3 |
Передача данных |
| 4 |
"Земля" логических сигналов |
Порт USB
| Номер контакта |
Сигнал |
| 1 |
GND |
| 2 |
D+ |
| 3 |
D- |
| 4 |
VBUS(+5V) |

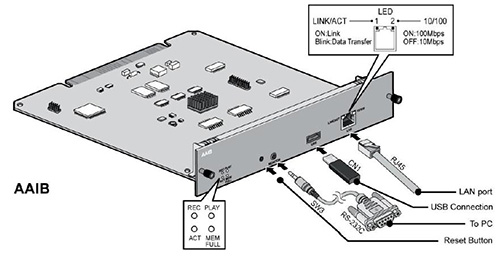

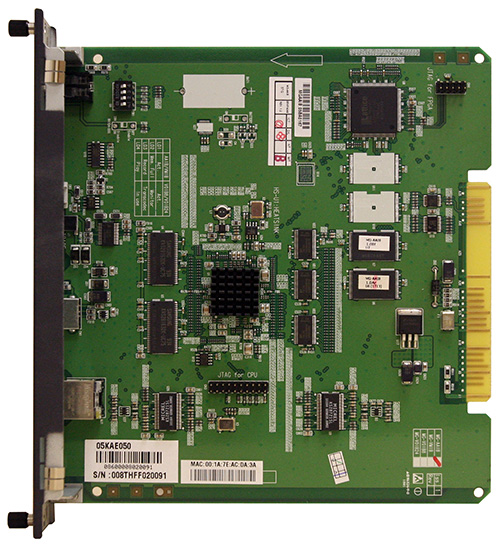

Функции разъемов, переключателей и светодиодных индикаторов
| Разъем/Переключатель |
Функция |
Примечание |
| SW1 |
4-х полюсной DIP переключатель |
по умолчанию :ВЫКЛ. |
| SW2 |
Выключатель резервного питания |
Не устанавливается на MP |
| SW3 |
Кнопка перезагрузки |
|
| SW4 |
Включение/отключение сторожевой схемы (ВЫКЛ.:активация, ВКЛ.:отключение) |
Не устанавливается на MP |
| CN3 |
Порт JTAG для эмулятора ЦП |
Для теста после доводки |
| CN4 |
Порт JTAG для программируемой пользователем вентильной матрицы |
Только для исследований и разработки |
Индикация LED
| LED |
Функция |
Примечания |
| LD1 |
Индикация штатной работы (индикатор активности) |
Мигает (синий) |
| LD2 |
Память заполнена (ВКЛ. -заполнена, ВЫКЛ. -доступна для использования) |
AAIB-не используется |
| LD3 |
Запись (ВКЛ. -активна, ВЫКЛ. -режим ожидания) |
|
| LD4 |
Воспроизведение (ВКЛ. -активно, ВЫКЛ. -режим ожидания) |
|
| MJ1-LD1(зелен/оранж) |
светится постоянно -канал, мигает-передача данных |
|
| MJ1-LD2(желтый) |
светится -100Мбит/с, несветится -10Мбит/с |
|
Технические характеристики Ericsson-LG MG-AAIB
Параметры окружающей среды.
| Параметр |
Градусы (град С) |
Градусы (град F) |
| Рабочая температура |
0-40 |
32-104 |
| Оптимальная рабочая температура |
20-26 |
68-78 |
| Температура хранения |
10-70 |
32-158 |
| Влажность воздуха |
0-80% |
0-80% |
